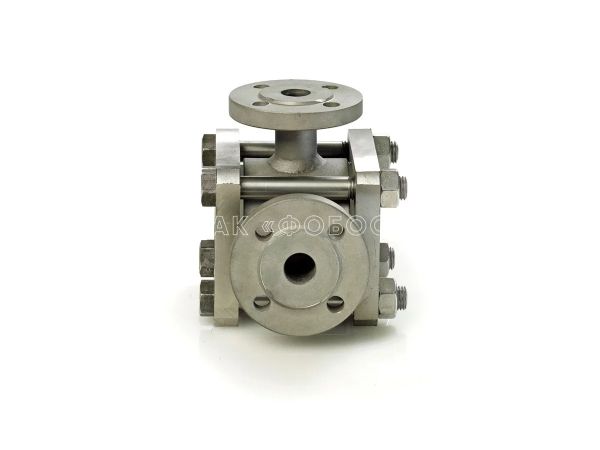

Обеспечить визуальный контроль потока среды способно промышленное окно смотровое трубопроводное. Их устанавливают в качестве непременного элемента технологических магистралей. При этом их конструкция может быть представлена одним из нескольких вариантов исполнения. Соединительный узел производится в угловом или проходном формате. Первый комплектуется патрубками муфтового, приварного, фланцевого вида. Выпускаются их ответные фланцы с техническими параметрами согласно с межгосударственным регламентом ГОСТ 33259.
Какими особенностями конструкции обладают окошки мониторинга?
Основным материалом для выпуска служат стальные сплавы 3 основных марок: углеродистая, низкотемпературная, нержавеющая (Ст20, 9Г2С, 12Х18Н10Т).
Среди их эксплуатационных достоинств выделяют следующие:
- оптимальные показатели обзора;
- термическая устойчивость к широкому диапазону температур;
- повышенная прочность;
- герметичность;
- длительный ресурс эксплуатации.
Корпусные элементы характеризуются стойкостью к гидравлической нагрузке в диапазоне от 1,6 до 2,5 МПа. Также данная арматура предназначена для эксплуатации в условиях, где в трубопроводах транспортируется среда с температурным режимом от +160 до -60°C.
Выпускаются окошки мониторинга с типоразмерами, которые адаптированы для монтажа на трубы с условным диаметром в интервале от 10 до 100 мм. Для удобства применения и техобслуживания, допускается установка с размещением стеклянных модулей относительно любой оси ординат.
Высокое качество закаленного стекла обеспечивает хорошую видимость и эффективность визуального контроля. А сочетание этого материала с высокопрочными металлами корпуса создаёт устойчивость к воздействию химических реагентов, абразивных частиц.
При необходимости, оборудование дополняется электрическим светильником с взрывозащищенными свойствами. С помощью этого специального источника освещения существенно повышается видимость содержимого магистрали. Показатели его энергопотребления не превышают 10 Вт. Функционирует это дополнительное оборудование от сети постоянного тока 12В. Чтобы включить подсветку в конструкции предусмотрен выключатель изолированного типа. Благодаря разборному строению, достигается простота сервисного обслуживания.
Сфера применения
Окна смотровые трубопроводные устанавливают на линиях сетей предприятий нефтеперерабатывающей, фармацевтической, химической, пищевой отрасли. Их также размещают на контрольных участках топливной, сельскохозяйственной сферы.
Их основным назначением выступает оснащение тех отрезков трубопроводов, где реализуется мониторинг технологических этапов транспортировки жидких, газообразных составов. Оборудуют такими комплектующими отопительные контуры высокопроизводительных котельных. Также они размещаются в комплексах холодильных агрегатов.
Благодаря их наличию ускоряется процесс поиска локализации протечек, засоров. Они позволяют выявить поломки запорных арматур, фильтров. С их помощью проводится изучение образования конденсата, осадочных отложений в трубопроводах.
